當前位置：> 供求商機> ZDK-AV4036-頻譜分析儀

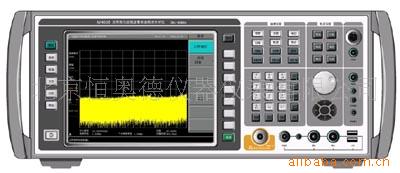

頻譜分析儀型號：ZDK-AV4036
ZDK-AV4036系列頻譜分析儀具有寬頻帶、分辨率、靈敏度、大動態范圍、度、低相噪、快速測量等點，采用了數字中頻處理、自動頻譜識別與實時校準、寬帶微波毫米波集成等多項新，性能優異，環境適應性強。由于采用了模塊化、標準化的思想，方面使ZDK-AV4036可性、可調試性、可維修性以及可靠性有較大幅度提，另方面增強了各個能模塊的互換性，通過軟硬件能模塊的組合，可形成系列化產品，并且便于后續能升和擴展。
ZDK-AV4036可對調制信號、諧波失真、三階交調、激勵響應、脈沖射頻信號、相位噪聲等多種類型的信號行頻率、率、帶寬、調制等參數測量分析。
ZDK-AV4036系列頻譜分析儀面采用正向，擁有自主，多項關鍵均屬內*，是恒奧德推出的新代性能微波毫米波頻譜分析儀，也是當前產zui性能的頻譜分析儀，綜合性能達到目前際水平。
主要點：
◆ 性能，靈活性，適應性好
◆ 人機界面友好，中、英文雙語操作界面
◆ 低的顯示平均噪聲電平
◆ 大動態范圍
◆ 優異的相位噪聲
◆ 度，測量速度快，自動校準
◆ 強大的連通能力，便捷的操作性
性能：
◆ 載波1GHz頻偏1kHz時，-108dBc/Hz的典型相噪
◆ 頻率計數分辨率可達0.001Hz
◆ 可達-152dBm的典型顯示平均噪聲電平
◆ +7dBm的典型1dB增益壓縮
◆ +17dBm的典型TOI
◆ 數字中頻，減小了中頻誤差
靈活性：
◆ 可以使用數字分辨率帶寬濾波器的連續掃頻測量或使用FFT兩種方式行測量，可靈活優化測量速度和靈敏度
◆ 160檔數字分辨率帶寬設置，可實現掃寬和分辨率帶寬的*組合，優化測量結果
◆ 2dB步衰減器，優化失真測量動態范圍
◆ 提供中頻、視頻、掃描、觸發等多種輸出接口，方便用戶后續分析
◆ 采用嵌入式計算機及多務操作系統，方便對測量結果的存儲、打印及數據共享
◆ 支持GPIB、USB、LAN、串口等能接口，方便組建自動測試系統
◆ 系列化產品、多種選件配置方式，可滿足不同用戶的需求
人機界面友好：
◆ 中、英文雙語操作界面，內嵌使用說明和聯機幫助信息
◆ 8.4英寸亮度、分辨率液晶顯示器，170度視角
適應性：
◆ 采用自動校準，環境適應能力強
◆ 電源能夠自動適應110V/220V兩種電網體系
低的顯示平均噪聲電平
集成化微波件以及數字中頻的應用，使ZDK-AV4036擁有強大的測試微弱信號的能力。
◆ -152dBm的典型平均噪聲電平，1GHz。選通前置放大器優于-160dBm。
◆ -155dBm的典型平均噪聲電平，5GHz。
◆ -134dBm的典型平均噪聲電平，40GHz。
大動態范圍
新的電路，采用三階截獲點（TOI）的器件，優異的顯示平均噪聲電平，zui小2dB步的衰減器設置，內置可選低噪聲前置放大器，160檔的分辨率帶寬細設置（10%步），保證ZDK-AV4036具有業內zui寬可用動態范圍行細調諧測量。
◆ 2dB步衰減器，優化失真測量動態范圍
◆ +17dBm的典型TOI
優異的相位噪聲
采用低相噪合成本振，相位噪聲比以往ZDK-AV403X系列改善了近10dB。測量頻段內相位噪聲標具有業界水平。
度
◆ 頻率計數分辨率可達0.001Hz
◆ ±0.24dB典型幅度度
◆ 無顯示刻度轉換誤差
◆ ±0.2dB分辨率帶寬轉換不確定度
測量速度快
◆ 非零掃寬zui快5ms掃描時間
◆ 零掃寬zui快1us掃描時間
◆ zui快每秒30條軌跡刷新率
◆ 大于15次/秒的遠控速率
兩種掃描方式
可使用基于數字分辨率帶寬濾波器的連續掃頻測量，或使用基于FFT濾波器的步測量。該兩種方式可靈活優化測量速度和靈敏度。
低頻信號測量的突破 采用的零頻抑制，零頻幅度通常低于-50dBm，方便對頻率低至3Hz的信號行測量。
數字檢波器
為測量各種類型的連續波、噪聲和類噪聲信號，檢波器模式選擇非常重要。ZDK-AV4036提供了標準、正峰值、負峰值、取樣、平均值、有效值等多種檢波方式，以保證得到正確的測量結果。
自動校準
內置度校準源，根據環境溫度變化行通路自動校準，保證整機在0℃～50℃的作溫度內都有的測試度。
強大的連通能力
◆ 4個USB2.0接口，使得儀器對移動存儲、即插即用外設具有很強的支持力
◆ 支持USB打印，可選支持并口打印；可快速設置縱/橫模式和打印份數。
◆ 10M/100M自適應的網絡互聯，預留1000M以太網的擴展能力。
◆ 支持網絡和GPIB程控，命令符合SCPI1999.0規范。
◆ 符合LXI C類儀器標準，通過WEB瀏覽器可控制儀器能；可被NI-MAX及Agilent-Connection Expert等LXI儀器自動查找軟件查找。
便捷的操作性
采用嵌入式計算機及多務操作系統，可同時支持標準鍵盤鼠標操作以及傳統儀器面板操作；測量結果便于存儲、打印；面板按鍵提供系列符合用戶與操作習慣的按鍵。
中、英文雙語操作界面
可滿足不同用戶的語言需求，同時內嵌使用說明和聯機幫助信息。
后處理能力
具備21.4MHz、321.4MHz、70MHz/140MHz等多種中頻輸出，以及視頻輸出和寬帶調頻解調信號輸出，方便對信號行后續分析。
規范：
頻率范圍 ZDK-AV4036 3Hz～40GHz ZDK-AV4036A 3Hz～4GHz ZDK-AV4036B 3Hz～8GHz ZDK-AV4036C 3Hz～13.2GHz ZDK-AV4036D 3Hz～18GHz ZDK-AV4036E 3Hz～26.5GHz ZDK-AV4036F 3Hz～43GHz ZDK-AV4036G 3Hz～50GHz 10MHz
頻率參考頻率準確度 ±（至上次校準日期×老化率+溫度穩定度+校準準確度） 老化率 ±1×10-9/天，1×10-7/年 溫度穩定度 ±1×10-8（20℃～30℃），±5×10-8（0℃～55℃） 頻率準確度 ±7×10-8 頻率讀出準確度 ±（頻率讀出×頻率參考誤差+0.5%掃寬+5%分辨率帶寬+2Hz+0.5水平分辨率*）
水平分辨率*=掃寬/（掃描點數-1），儀器自適應狀態下默認掃描點數值為751點 頻率計數準確度 頻標計數準確度 ±（頻率讀數×頻率參考誤差+0.100Hz） 差值頻標計數準確度 ±（差值頻標讀數×頻率參考誤差+0.100Hz） 計數分辨率 0.001Hz 掃寬（連續掃描模式和步掃描模式） 范圍 0Hz（零掃寬）, 100Hz～40GHz 分辨率 0.001Hz 準確度 ±（0.2%×掃寬+掃寬/（掃描點數-1）） 掃描時間 范圍 零掃寬,1us～6000s
掃寬≥100Hz,5ms～2000s 準確度 掃寬≥100Hz（連續掃描模式）,±0.01%（值）
掃寬≥100Hz（步掃描模式）,±40%（值）
掃寬=0Hz,±0.01%（值） 觸發 觸發方式 自由、視頻、電源、外（前、后） 觸發延時 1us～500ms 分辨率 0.1us 分辨率帶寬 帶寬范圍 1Hz～3MHz（10％步）,4MHz,5MHz,6MHz,8MHz 準確度 1Hz～3MHz,±6%
4MHz～8MHz（<4GHz）,±20% 選擇性（-60dB/-3dB） 優于5:1 視頻帶寬 帶寬范圍 1Hz～3MHz（10％步）,4MHz,5MHz,6MHz,8MHz 準確度 1Hz～3MHz,±6%（值）
4MHz～8MHz,±15%（值） 邊帶噪聲（20℃～30℃,載波1GHz） -91dBc/Hz@100Hz；-103dBc/Hz@1kHz；-114dBc/Hz@10kHz；-117dBc/Hz@100kHz； -145dBc/Hz@1MHz；-154dBc/Hz@6MHz；-156dBc/Hz@10MHz 剩余調頻 1Hz×N（N為諧波次數） 幅度范圍 測量范圍 顯示平均噪聲電平至zui大安輸入電平 衰減器范圍 0～70dB，2dB步 zui大安輸入電平 連續波 （輸入衰減器≥10dB）：+30dBm（值） 峰值脈沖率 （脈寬<10us，占空比<1%，輸入衰減器>30dB）：+50dBm（100W）（值） 直電壓 輸入<±0.2Vdc 1dB增益壓縮（雙音法測試，混頻器電平） 20MHz～200MHz 0dBm 200MHz～4GHz +3dBm 4GHz～8GHz +3dBm 8GHz～26.5GHz -2dBm 26.5GHz～50GHz 0dBm 顯示平均噪聲電平（輸入帶負載，取樣或平均檢波，視頻平均，對數方式，20℃～30℃） 10MHz～50MHz -142dBm 50MHz～1GHz -152dBm 1GHz～2GHz -151dBm 2GHz～3GHz -150dBm 3GHz～4GHz -147dBm 4GHz～8GHz -152dBm 8GHz～16GHz -145dBm 16GHz～20GHz -140dBm 20GHz～26.5GHz -138dBm 26.5GHz～40GHz -129dBm 40GHz～50GHz -127dBm 顯示 對數標度 0.1dB～1dB每格0.1dB步，1～20每格1dB步（10格顯示） 線性標度 10格顯示 刻度單位 dBm, dBmV, dBuV, V, W 頻率響應（10dB衰減，20℃～30℃，預選器自動調整） 3Hz～4GHz ±1.0dB 4GHz～8GHz ±1.8dB 8GHz～22GHz ±2.8dB 22GHz～26.5GHz ±3.0dB 26.5GHz～50GHz ±3.5dB 對幅度準確度 （10dB衰減,20～30℃,10Hz≤RBW≤1MHz，輸入信號-10～-50dBm,所有設置為自動耦合,意參考電平,意刻度）；300MHz，±0.24dB；所有頻率，±（0.24dB＋頻率響應） 輸入電壓駐波比（輸入衰減器≥8dB） 50MHz～3GHz < 1.5:1 3GHz～18GHz < 1.7:1 18GHz～26.5GHz < 1.9:1 26.5GHz～40GHz < 1.9:1 40GHz～50GHz < 2.0:1 分辨率帶寬轉換不確定度 1Hz～1MHz ≤±0.2dB 1.1MHz～3MHz ≤±0.3dB 4、5、6、8MHz ≤1.0dB 參考電平范圍 對數刻度 –170dBm～+30dBm，0.01dB步 線性刻度 707pV～7.07V，0.1%步 顯示刻度保真度 輸入混頻器電平≤-20dBm ±0.07dB -20dBm<輸入混頻器電平<-10dBm ±0.13dB 二次諧波失真 10MHz～2.0GHz（混頻器電平-40dBm） -82dBc 2.0GHz～4.0GHz（混頻器電平-10dBm） -94dBc 4.0GHz～13.25GHz（混頻器電平-10dBm） -96dBc 13.25GHz～25GHz（混頻器電平-10dBm） -100dBc 三階交調失真（混頻器電平-30dBm，雙音法頻率間隔>15kHz，20～30℃） 10MHz～4.0GHz <-88dBc 4.0GHz～8.0GHz <-92dBc 8.0GHz～50GHz <-84dBc 軌跡檢波方式 標準、取樣、正峰值、負峰值、平均值、有效值 溫度范圍 作范圍：0℃～+50℃；存儲范圍：-40℃～+70℃ 存儲容量 內：1GB；外：USB移動存儲設備 外形尺寸 寬××深 = 426×177×500（mm） 重量 整機凈重：約22kg；通常包裝：約26kg 輸入接頭 ZDK-AV4036/ZDK-AV4036F/G：2.4mm（陽），阻抗50Ω；ZDK-AV4036A/B/C/D：N型（陰），阻抗50Ω
訂貨信息：
主機：ZDK-AV4036系列頻譜分析儀
標配：
（1）ZDK-AV4036系列頻譜分析儀主機1臺
（2） 產品使用說明書1本
（3） 產品編程說明書1本
（4） 產品合格證1個
（5） 電源線1根
（6） USB鼠標1個
選件：
名稱 能 1 相位噪聲測試選件 具有快捷的相位噪聲測試能，可方便地測量輸入信號的相位噪聲，給出相位噪聲曲線。 2 0波段前置放大器 頻率范圍100kHz～4GHz，增益大于25dB，噪聲系數小于7dB，可以整體改善整機100kHz～4GHz頻段顯示平均噪聲電平約12dB，利于對弱信號的測量。 3 70MHz/140MHz中頻輸出 可輸出70MHz或140MHz中頻信號，可用其它設備對其分析處理。 4 寬帶調頻解調輸出 可解調FM信號并輸出解調信號。 5 音頻解調選件 可解調AM/FM信號，并通過內置的揚聲器輸出。 6 輔助視頻輸出 同步視頻信號輸出，可用其它設備對其步分析處理。 7 21.4MHz中頻輸出 后面板輸出21.4MHz中頻信號，可用其它設備對其行分析處理。 8 鋁合金運輸箱 強度輕便鋁合金運輸箱，帶提把和滾輪，方便運輸。
