SRM-5K智能絕緣電阻測試儀使用方法

試驗前請接好測試線  測量接線如圖所示  高壓帶有屏蔽線的插頭分別插入高壓L端和G端，屏蔽線不可懸空不插入！

                          圖A常規測試接線圖

圖B試品受潮加入屏蔽測試線吸收干擾

常規測試測量電氣產品的元件之間絕緣電阻耐壓時，可將“L”接入電器元件耐高壓端，“E”端接在電氣耐壓低壓端。（圖A）

測量帶有屏蔽作用的電器耐壓時如圖B。如測試電纜時，“L”端接線纜的芯線，“E”端接外套層，“G”端接在中間屏蔽層。如果測試可以穩定不需要屏蔽接入，一般用圖A測試。

“G”端是用來保護屏蔽部分或其他不參與測量的部分，以消除表面泄漏所引起的誤差。

1. 開啟電源，液晶屏顯示如圖

圖1

通過菜單提示，左右鍵可以選擇你需要的電壓，選好電壓按確認鍵進入測試界面

2. 確認功能鍵（ENTER）進入測試界面

圖2此時按確認鍵進入自動計時測試，顯示時間適時阻值

3.確認（ENTER）進入“絕緣電阻測試”

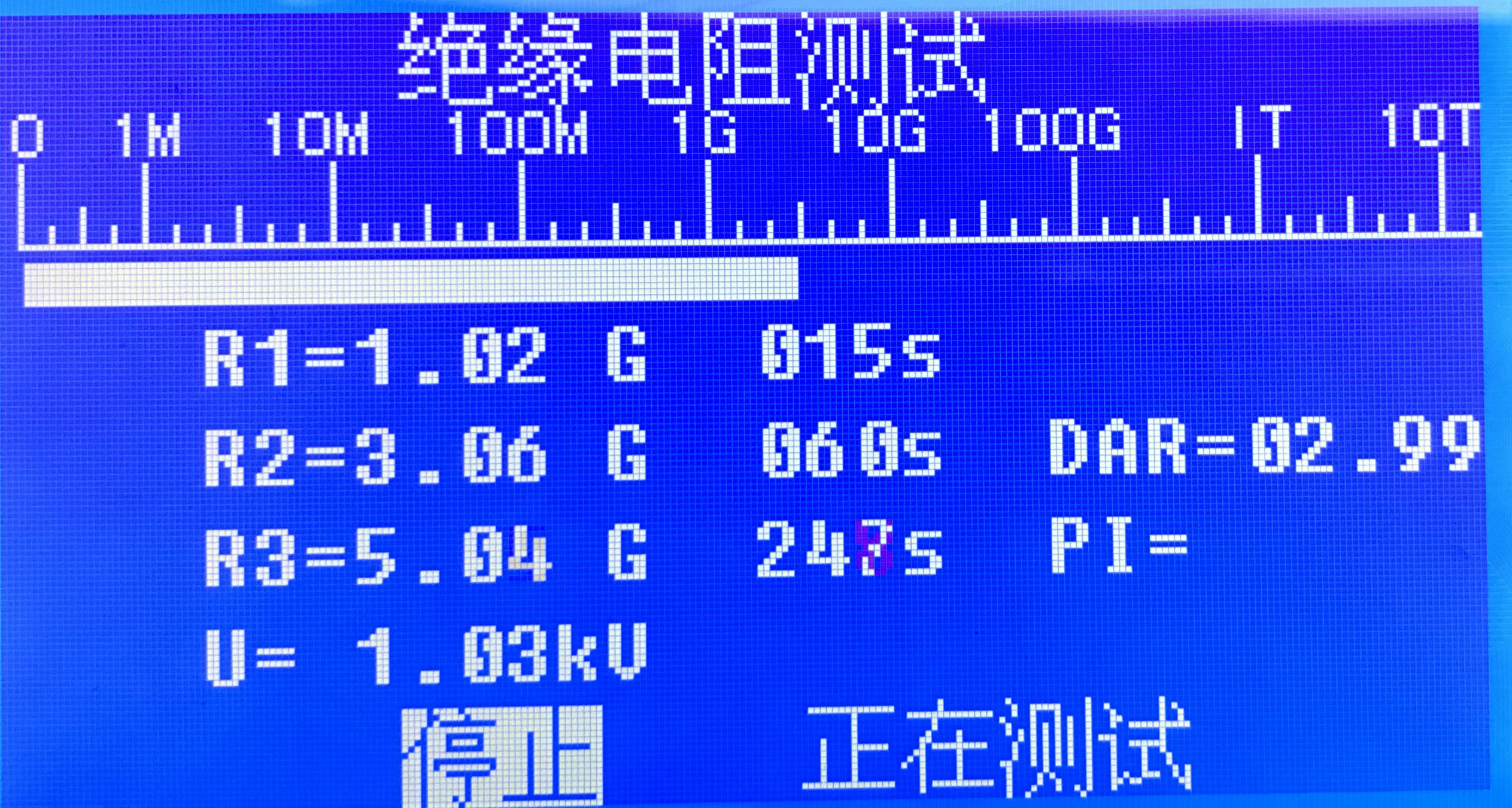

圖 3

儀表處于連續測試電阻值狀態，自動計時，如圖R1在15S測試電阻值為1.02G，R2在60S測試絕緣電阻值為3.06G，記錄完成后在R60秒值測試，進入到R3，10分鐘測試阻值顯示。測試完成60秒后，自動顯示介質吸收比值，顯示DAR=2.99(60秒測試阻值除以15秒測試阻值是吸收比值)，如此類似，計數完成10分鐘后顯示介質激化指數PI=。（激化指數是10分鐘測試阻值除以1分鐘測試阻值）測試完10分鐘后，儀器自動關閉高壓輸出，自動顯示放電電壓，提示字符顯示“放電中”

如果測試中不想測試，按確認鍵就可以停止測試，顯示自動放電電壓，放完電壓，菜單提示是否保存當前測試，按確認鍵保存，安返回鍵或是復位退出測試。當選擇保存數據后，菜單提示是否繼續測試，按確認鍵可以繼續測試。復位返回鍵退出。

如測試品長期處于大電流，阻值低于2M時要考慮是否試品有局部擊穿現象，及時停止測試，判斷是否試品是損壞的。

4. 按功能鍵“系統”（SYS）進入

在“查看記錄”下按確認（ENTER）進入

此時按左移右移鍵分別查看250組歷史數據，記錄包括測試的內容和測試時

如上圖表示記錄數據編號為第一條，測試15秒時值為1G,60S值為2G，吸收比DAR為1.99，繼續測試記錄值到R3為3G.測試電壓2.52KV，如果刪除記錄可以按確認鍵刪除，刪除順序為每次刪除最后一條記錄。有測試月日時間記錄。

按左移右移鍵切換“查看記錄”數據

在“修改時間”功能按確認（ENTER）進入

按左移右移鍵修改內容，確認（ENTER）鍵確定并選擇下一個要修改值。確認循環退出菜單。

在“短路電流”功能按確認（ENTER）進入

按左移右移鍵修改短路電流值1mA,2mA,3mA,4mA,5mA，按確認（ENTER）鍵返回

在“濾波設置”功能按確認（ENTER）進入

按左移右移鍵修改濾波功能關，小，中，大，按確認（ENTER）鍵返回

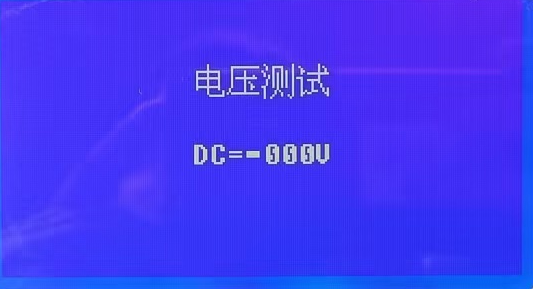

設置欄目里面選擇電壓測試，可自動監測交直流電壓，由L端和E端引入，可進行線路電壓測試，自動識別交流直流，測試范圍600V。

測試前請接好被試品

使用返回鍵是返回上級目錄菜單，復位鍵是儀表系統復位。測試異常時請關機或按復位鍵
