Probe arm BFW A 22-45-2/90°

Order no. 6852412

for areas up to 20 mm depth

Tip radius / material: 2 µm / Diamond

Open angle of the diamond: 90°

Measuring range +/-250µm

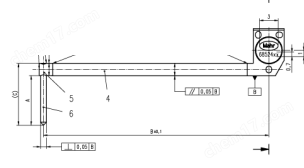

Length A (length underneath probe arm) 20,0 mm

Length B (length until mount centre) 36,5 mm

Suitable for:

Bores bigger than ∅ 23 mm ca. 30,0 mm

探針臂 BFW A 22-45-2/90°

訂單號 6852412

適用于深度不超過20毫米的區域

針尖半徑/材料：2 µm/金剛石

鉆石的開放角度：90°

測量范圍 +/-250µm

長度A（探針臂下方長度）20,0毫米

長度 B（直到安裝中心的距離）36.5 毫米

適用對象：

孔徑大于 ∅ 23 mm 約 30,0 mm
