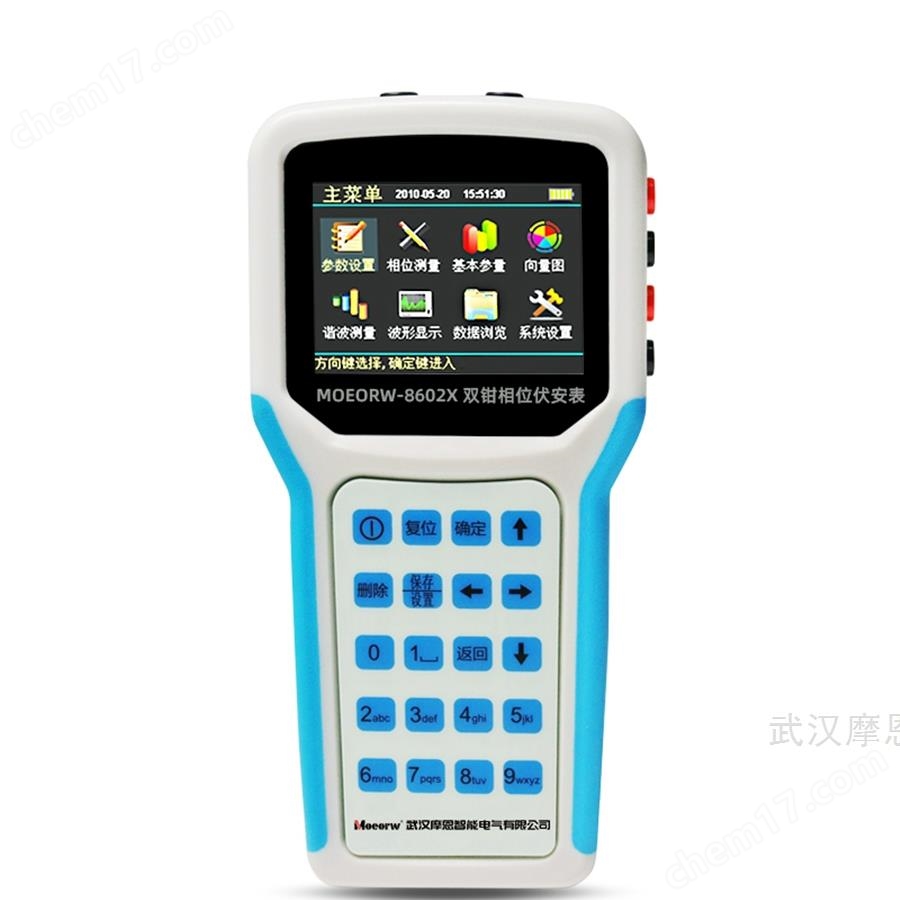

MOEORW-8602X 雙鉗相位伏安表產品介紹

雙鉗相位伏安表是便攜手持式多功能現場測試儀器，具備智能、精確、穩定、省電、安全等特點，外觀設計美觀輕巧，操作便捷。作為高性價比的用電檢查設備，可在現場測量 U-U、I-I 及 U-I 之間的相位，間接獲取功率因數、功率，還能判別感性 / 容性電路、三相電壓相序，檢測變壓器接線組別、二次回路、母差保護系統，讀出差動保護各組 CT 相位關系，檢查電度表接線等。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等，尤其在用電稽查、供電所、計量、調度、繼電保護等領域為實用的檢測工具。

MOEORW-8602X 雙鉗相位伏安表主要功能及特點

顯示與交互：采用 3.2 寸 320×240 真彩 TFT 液晶屏，GUI 圖形界面設計美觀，操作便捷。

高精度測量：

10A 電流鉗支持 0.3mA 最小電流角度測量，電壓最小 1V 可測角度，適配輕負荷及變壓器空載場景。

測量 U1-U2 相位時，兩輸入回路絕緣隔離，防止誤接線導致短路及設備損壞。

向量圖與相位分析：

向量圖基準信號自動選擇，支持計量 / 繼保雙模式顯示，相位范圍 0°-360°/-180°-180° 可調。

智能判別三相三線 48 種計量裝置接線結果及相序。

靈活適配性：

可配多種量程電流鉗，電壓 / 電流量程自動切換，無需手動操作。

通過 PT/CT 參數設置，可將二次側數據折合至一次側顯示電壓、電流、功率等參數。

多功能分析：

判別電路容性 / 感性屬性，計算電阻、電抗、電導、電納等參數。

實時顯示電壓 / 電流波形及失真度，支持 2-57 次諧波含有率柱狀圖顯示與電能質量分析。

數據處理與存儲：

相位測量數據自動平均處理，消除 0°/360° 臨界點顯示異常。

支持 4 路輸入（2 電壓 + 2 電流），實時顯示真有效值、相位、功率、功率因數等，支持向量圖 / 數值雙模式顯示。

內置 Flash 存儲 10000 組數據，可本地查看并作為 U 盤使用。

應用與續航：

適用于判別變壓器接線組別、測試二次回路、母差保護系統及檢查電能表接線等。

內置高能鋰離子電池，續航持久，便于現場使用。

MOEORW-8602X 雙鉗相位伏安表技術規格

工作電源：750mAh/7.4V鋰電池;

工作功耗：<3VA;

電壓量程：0～AC600V，分辨率：0.001V，工作范圍：AC30V～AC600V;

電流鉗量程：10A、20A、50A、100A、200A、500A、1000A、1500A、2000A、可選，各量程的工作范圍如下：

相位測量：－180°～＋180°，0～360°可選。分辨率：0.01° ，準確度：±0.5°;

測量精度：電壓、電流：±（0.2%讀數+0.1%量程）;有功功率：±（0.3%讀數+0.2%量 程）；

無功功率：±（0.3%讀數+0.5%量程）;

測相位時電流幅值范圍（10A電流鉗）：1mA-12A。（注意：電流幅值為1mA-10mA相位誤差≤±5°）;

測相位時電壓幅值范圍：1V-600V。（注意：電壓幅值為1V-30V相位誤差≤±5°）;

輸入阻抗：電壓回路≥200KΩ，電流回路≤0.01Ω

工作溫度：－20℃～＋50℃ 溫度影響≤±25ppm/℃

內置實時時鐘誤差：24小時變差≤0.02%

內置U盤容量：120MB

外形尺寸：240x100x35 (mm)

重量： 0.5kg
