德國安士能EUCHNER安全開關TZ1RE024RC18VAB (訂貨號 084243)

安全開關 TZ，接插連接件 M23 (RC18)

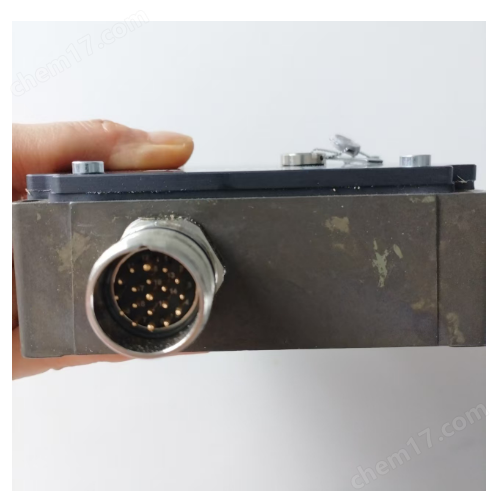

M23 (RC18)圓形接插頭

輔助解鎖裝置

LED指示燈

右側裝配的觸發頭

通電解鎖

水平

可以90°增幅進行調整

防護罩鎖定原理

德國安士能EUCHNER安全開關閉路電流（通電解鎖）：在根據閉路電流原理進行安全裝置鎖止的防護裝置中，防護裝置通過彈力鎖止，直到防護裝置鎖止電磁鐵通電。防護裝置通過磁力解鎖。這也被稱為機械式防護罩鎖止功能。

LED指示燈

開關有兩個可自由分配的 LED 指示燈（紅色和綠色）。

開關元件

SK 2131 緩動式開關觸點

  門監控觸點：2 個肯定斷開觸點  1 個常開觸點

üK 3131 緩動式開關觸點

   用于鎖止功能的觸點： 2 個肯定斷開觸點 2 個常開觸點

EUCHNER安全開關輔助解鎖裝置

前部的輔助釋放裝置允許在發生故障（如斷電）時進入機器。使用工具或鑰匙即可解鎖。必須確保輔助釋放裝置不會被誤用（密封、清漆）。

所需配件

執行機構不包括在供貨范圍內。

操作和顯示元件

LED顯示屏 工作電壓與電磁線圈電壓對應

電氣連接值

功耗 10 W

額定絕緣電壓Ui 50 V

額定沖擊電壓 Uimp 1.5 kV

利用類別

AC-15 4A 50V

DC-13 4A 24V

短路保護符合IEC 60269-1標準 4A gG

EUCHNER安全開關電磁線圈工作電壓

AC/DC 24 V -15% ... +10%

電磁線圈占空比 100 %

切換電壓

最小（10 mA時） 12 V

切換電流

最小（24 V時） 1 mA

熱額定電流Ith 4 A

機械值和環境

啟動速度 max. 20 m/min

接近方向

右側觸發頭 A

EUCHNER安全開關連接類型

1 x RC18圓形接插頭

門位置的常開觸點數 1

門鎖監控功能的常開觸點數 2

門位置強制斷開觸點數 2

門鎖監控功能的強制斷開觸點數 2

拔出力 30 N

觸發頻率 max. 1200 1/h

觸發力 35 N

蓋 黑

安裝方向 任何

插入深度 52 mm

機械壽命 1 x 10?

固定作用力 10 N

切換原則 緩動式開關觸點

保護等級 IP65

環境溫度 -25 ... +80 °C

材料

銀合金，電亮金

殼體 陽極氧化壓鑄合金

鎖緊力Fmax 2000 N

鎖緊力FZh 1500 N

門鎖原理 通電解鎖

更多產品詳見：EUCHNER安全開關
